快速入门

前言​

本教程帮助您了解stm32环境配置，程序的编译和部署。

软件准备​

安装以下软件，本教程需要使用这些软件。

STM32CubeMX​

ST提供的代码生成器，为STM32项目生成初始工程和相关配置。

STM32CubeCLT​

STM32CubeCLT 提供了 STM32 项目开发所需的工具，也可以自行单独安装以下工具。

  1. Arm GNU Toolchain
  2. CMake
  3. Ninja
  4. STM32CubeProgrammer

Visual Studio Code​

程序员必备编辑器，特别适合用来写代码。

硬件准备​

STM32开发板​

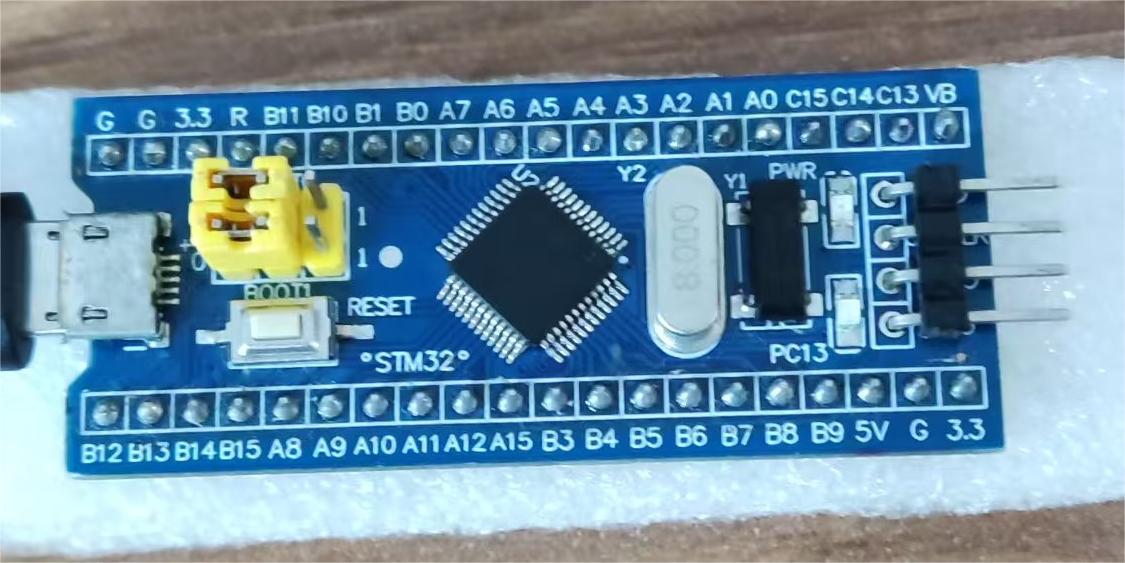

随便一块带有STM32芯片的开发板都可以，这次使用的是便宜的 STM32F103C8T6 核心板。

核心板

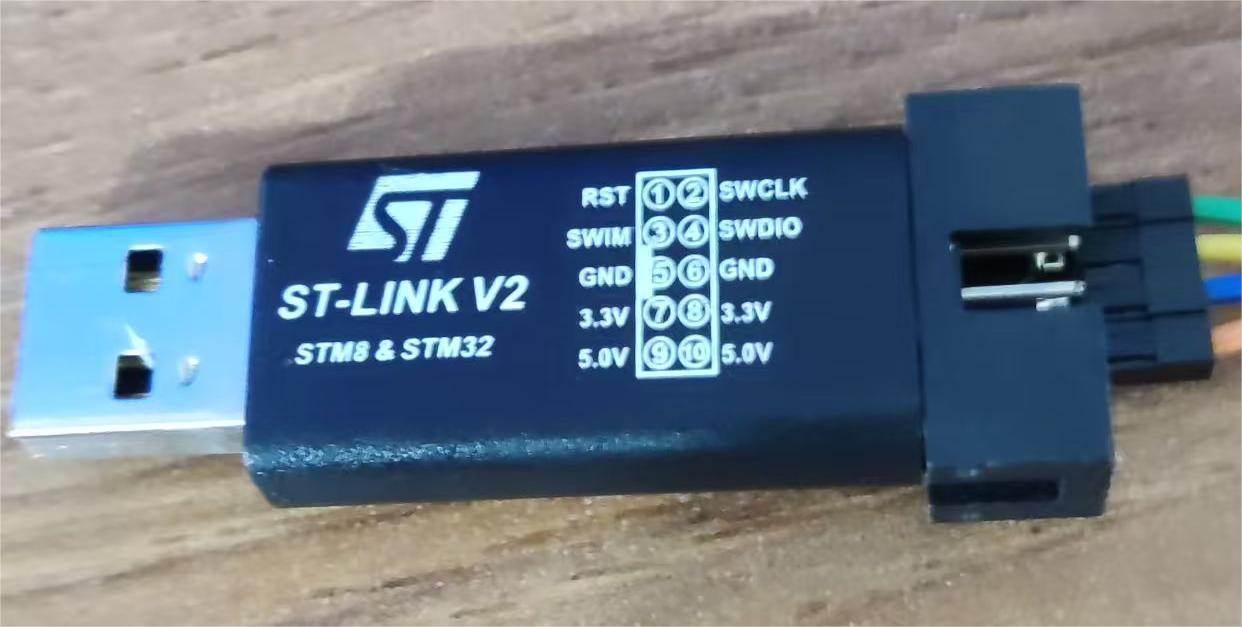

本教程使用stlink进行程序下载，不讨论其它下载方式。

stlink 下载器

新建工程​

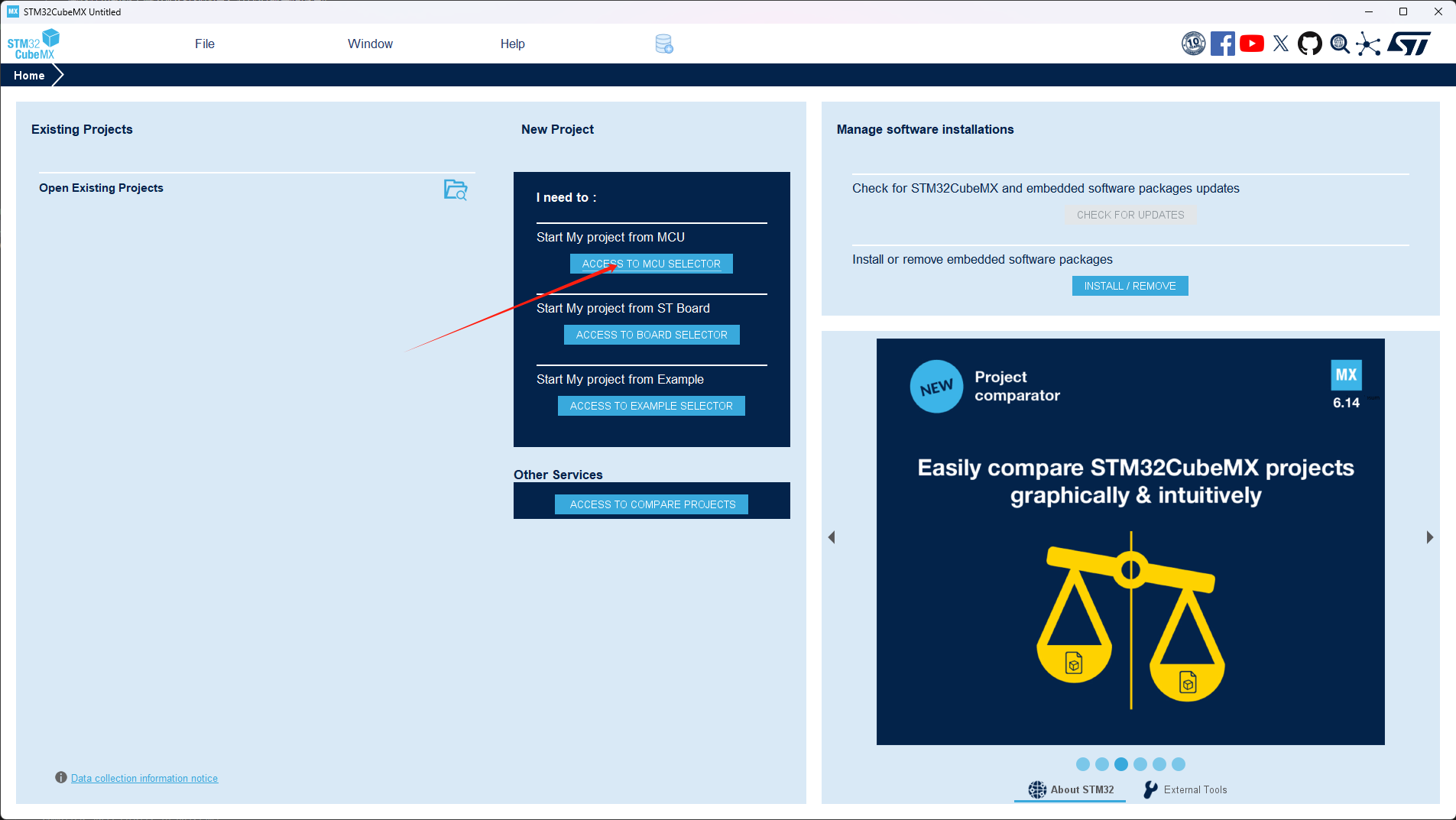

启动 STM32CubeMX​

STM32CubeMX

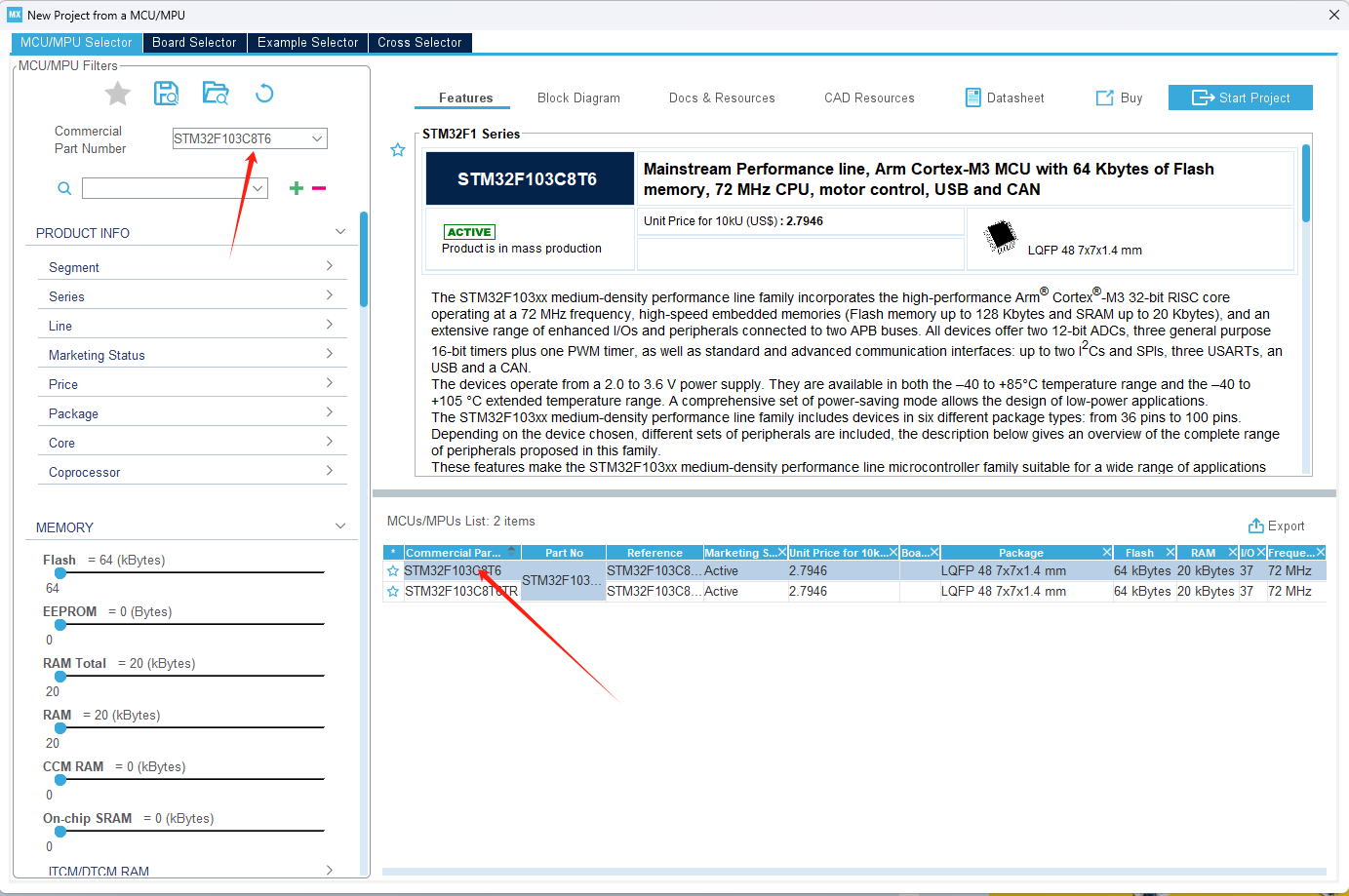

选择芯片​

选择芯片

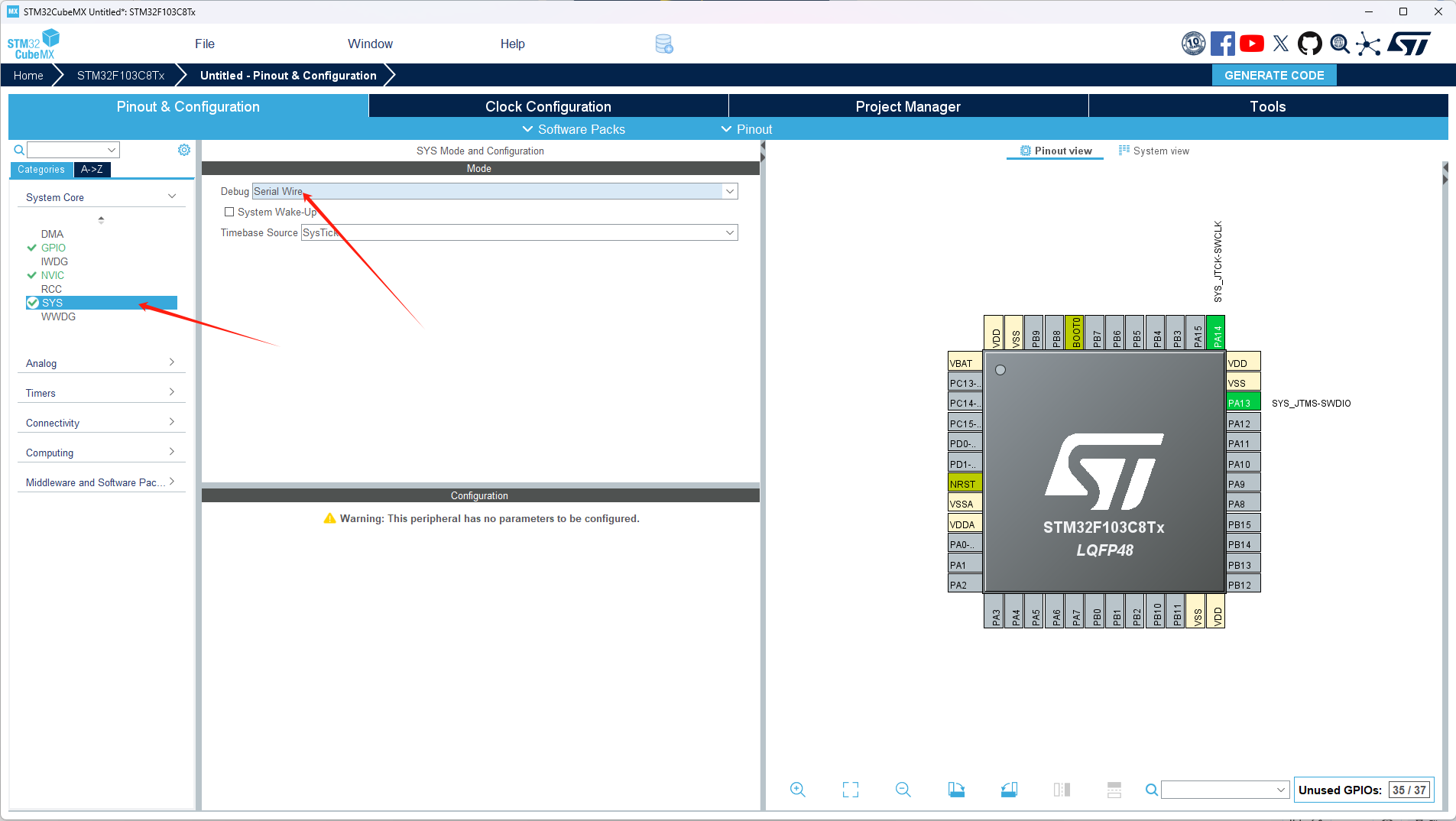

配置 SWD​

配置 SWD

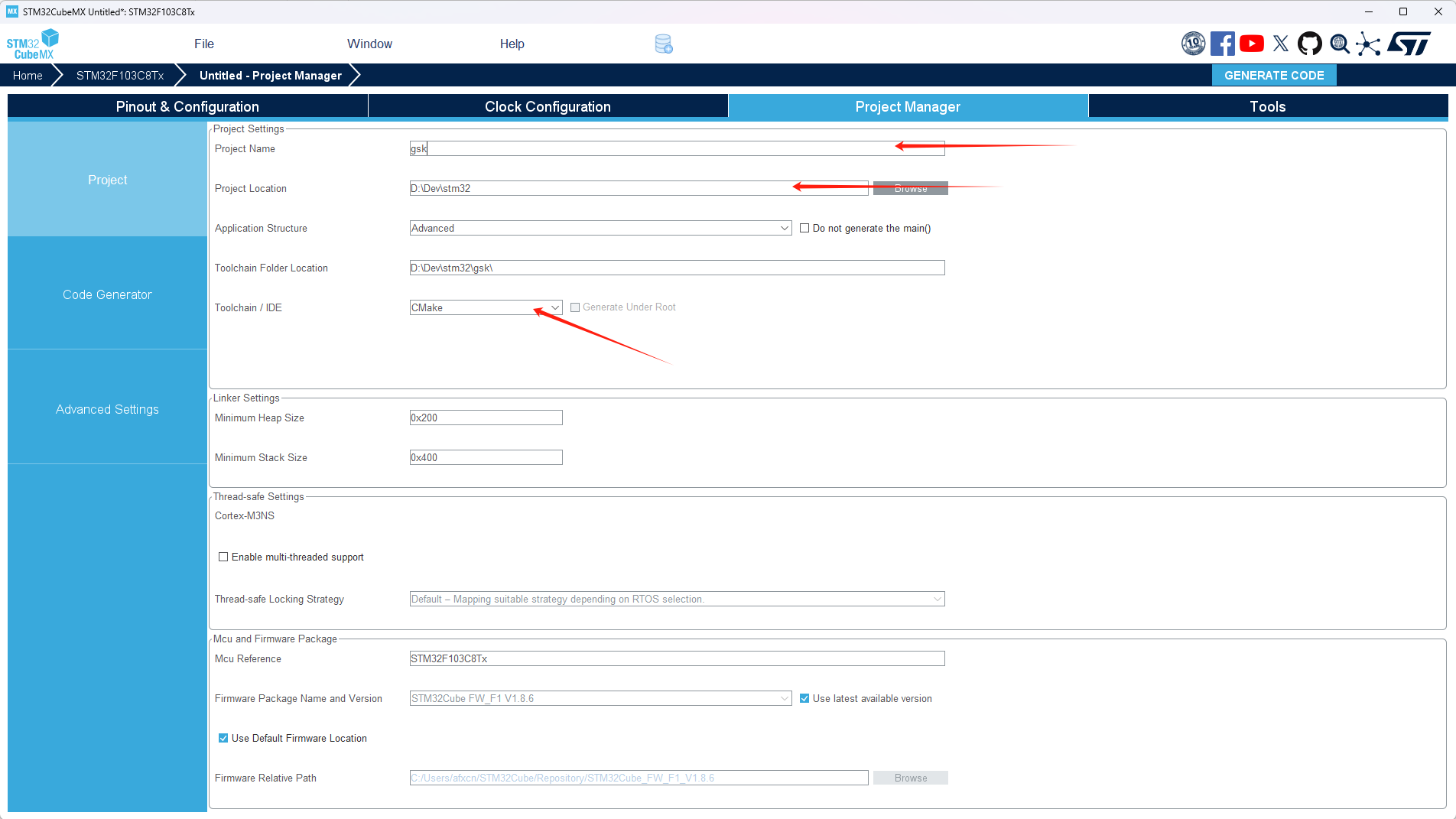

配置工程​

配置工程

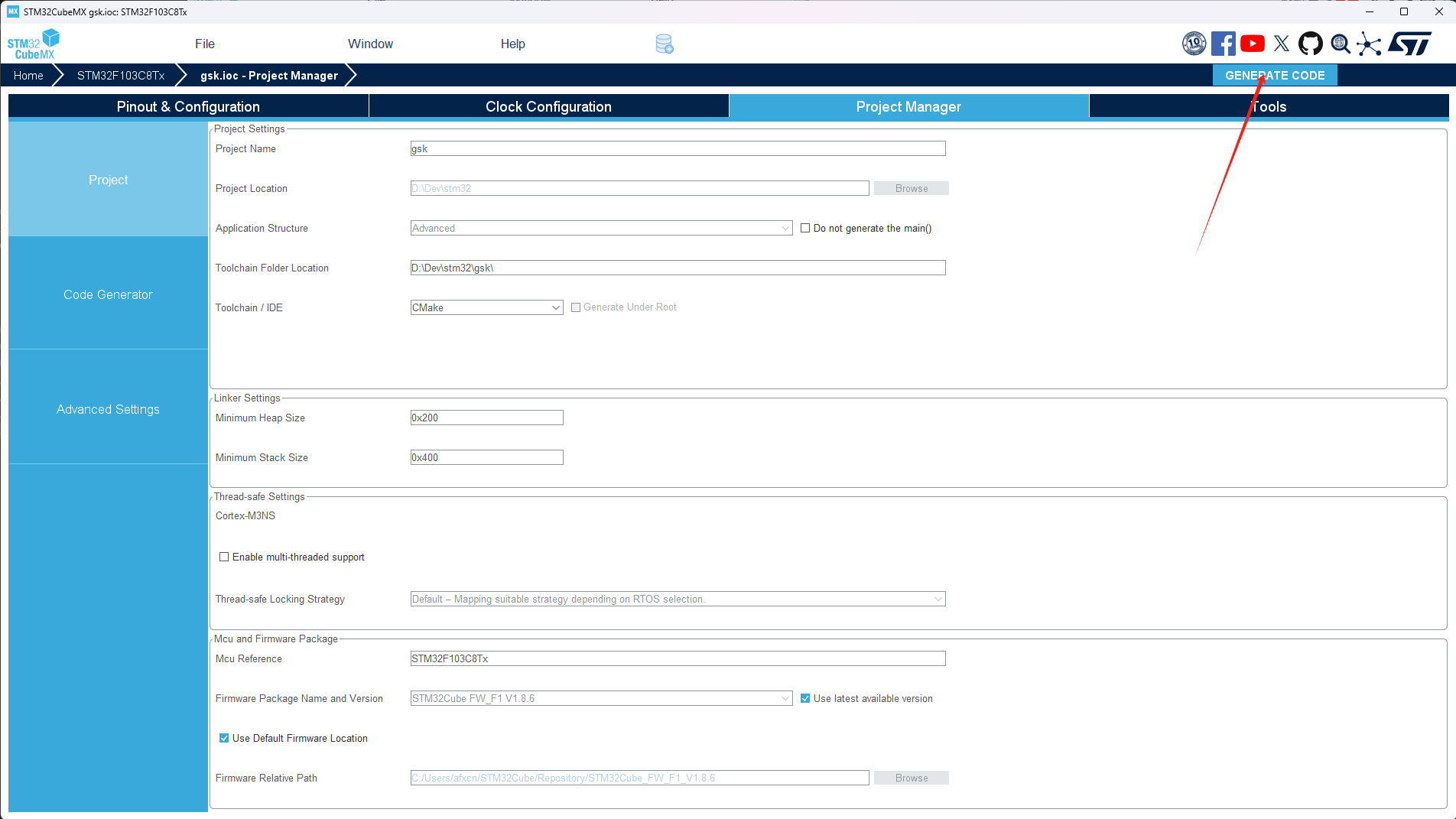

生成代码​

生成代码

VSCode 打开工程​

VSCode 打开工程

新建 .vscode/settings.json 文件​

请根据您的实际情况修改路径。

.vscode/settings.json
{
  "cmake.cmakePath": "D:/ST/STM32CubeCLT_1.18.0/CMake/bin/cmake.exe",
  "cmake.generator": "Ninja",
  "cmake.configureOnOpen": true,
  "cmake.buildDirectory": "${workspaceFolder}/build",
  "cmake.environment": {
    "PATH": "${env:PATH};D:/ST/STM32CubeCLT_1.18.0/GNU-tools-for-STM32/bin;D:/ST/STM32CubeCLT_1.18.0/Ninja/bin;"
  }
}

新建 .vscode/c_cpp_properties.json 文件​

请根据您的实际情况修改路径。

.vscode/c_cpp_properties.json
{
  "configurations": [
    {
      "name": "STM32F103C8T6",
      "includePath": [
        "${workspaceFolder}/**",
        "${workspaceFolder}/Core/Inc",
        "${workspaceFolder}/Drivers/STM32F1xx_HAL_Driver/Inc",
        "${workspaceFolder}/Drivers/CMSIS/Device/ST/STM32F1xx/Include",
        "${workspaceFolder}/Drivers/CMSIS/Include"
      ],
      "defines": [
        "STM32F103xB",
        "USE_HAL_DRIVER"
      ],
      "compilerPath": "D:/ST/STM32CubeCLT_1.18.0/GNU-tools-for-STM32/bin/arm-none-eabi-gcc.exe",
      "cStandard": "c11",
      "cppStandard": "c++17",
      "intelliSenseMode": "gcc-arm"
    }
  ],
  "version": 4
}

编辑 CMakeLists.txt 文件​

在文件末尾加上以下内容：

CMakeLists.txt
# Execute post-build to print size, generate hex and bin
add_custom_command(TARGET ${CMAKE_PROJECT_NAME} POST_BUILD
    COMMAND ${CMAKE_SIZE} $<TARGET_FILE:${CMAKE_PROJECT_NAME}>
    COMMAND ${CMAKE_OBJCOPY} -O ihex $<TARGET_FILE:${CMAKE_PROJECT_NAME}> ${CMAKE_PROJECT_NAME}.hex
    COMMAND ${CMAKE_OBJCOPY} -O binary $<TARGET_FILE:${CMAKE_PROJECT_NAME}> ${CMAKE_PROJECT_NAME}.bin
)

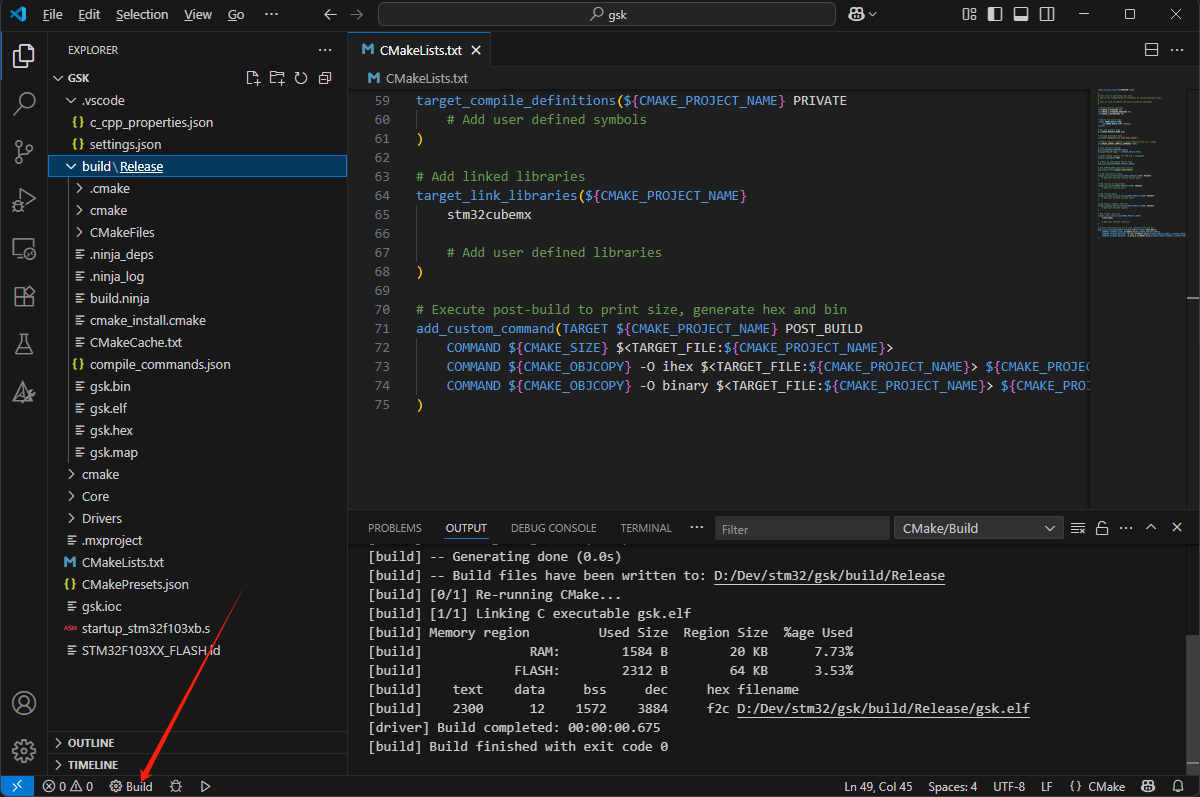

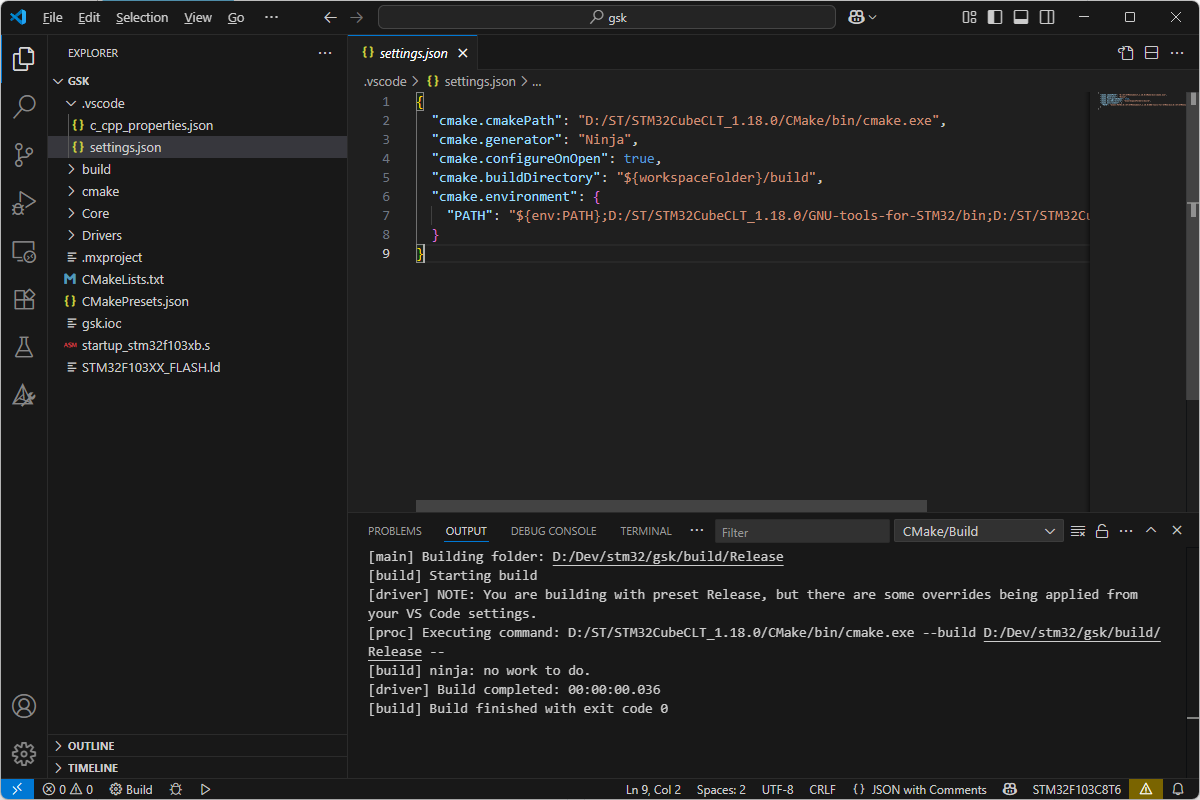

编译工程​

编译工程

新建 flash.bat 文件​

请根据您的实际情况修改路径。

flash.bat
@echo off
"D:\ST\STM32CubeCLT_1.18.0\STM32CubeProgrammer\bin\STM32_Programmer_CLI" -c port=SWD -w "build\release\gsk.hex" -rst
@REM pause
  1. CLK -> CLK
  2. DIO -> DIO
  3. GND -> GND
  4. 3V3 -> 3V3

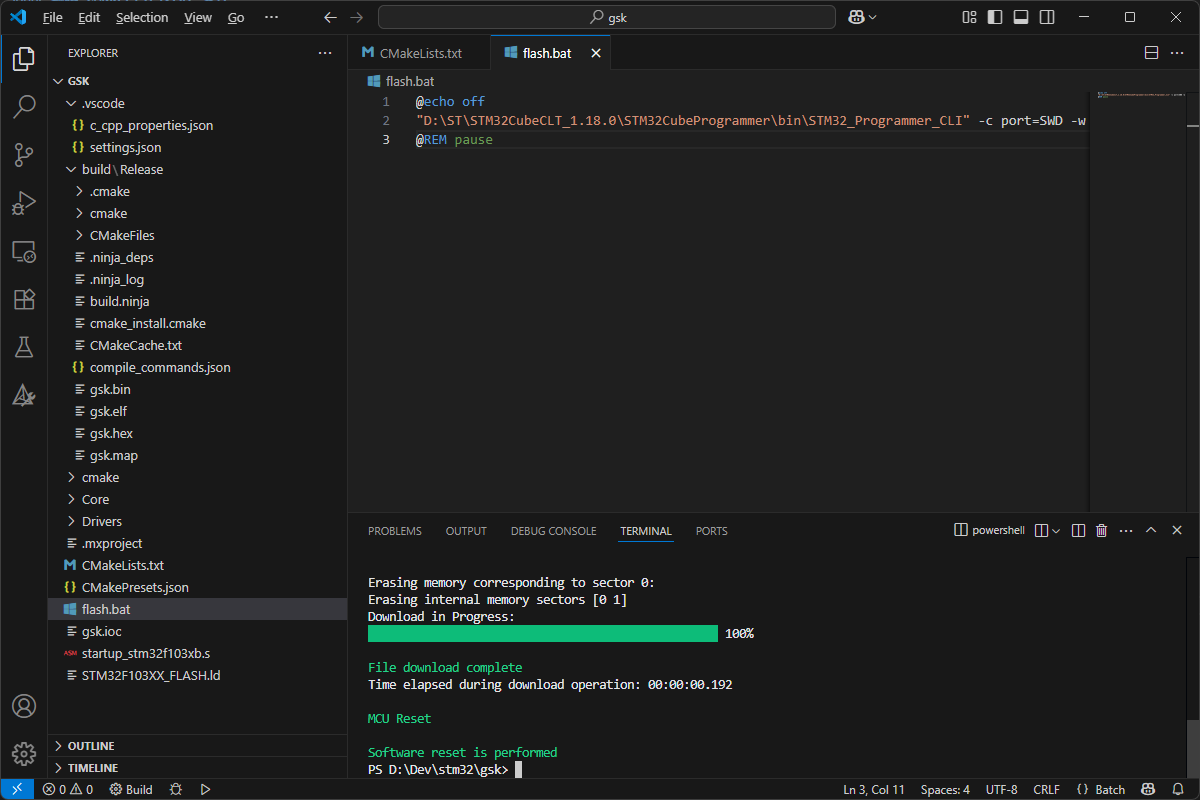

下载程序​

运行 flash.bat 下载程序。

下载程序

结语​

本文为你展示了 怎么配置STM32开发环境，并演示了怎么编译和下载程序。希望你能通过本文顺利入门 STM32 编程，并在实际项目中不断深入学习和实践。
